T型槽彎板的精度如何測量？
時間：2015/10/12 15:27:30
瀏覽量：1260
鑄鐵T型槽彎板的平面度誤差值是在直角坐標系上，按適當比例用幾何作圖面會(huì )出個測量點讀數的坐標值，得到誤差直線圖形，從圖形上量取誤差大小的一種方法。此方法對節距法測量平面度的數據處理具有簡單、直觀、易行的優點，已經得到了廣泛的應用。
圖解法測量T型槽鑄鐵彎板的精度取決于作圖的準確度，影響作圖準確度的因素有，縱橫坐標比例的選用，測量點坐標值得標定，起始點讀數值的處理，平面度誤差的確定。
當縱橫坐標比例選擇不當時，起始點坐標處理不妥時，會(huì )造成誤差圖形的傾斜度難以取值，影響作圖準確度，降低圖解評定精度，因此縱橫坐標比例、起始點坐標值選取是決定圖解評定精度、巧用圖解法的關鍵。

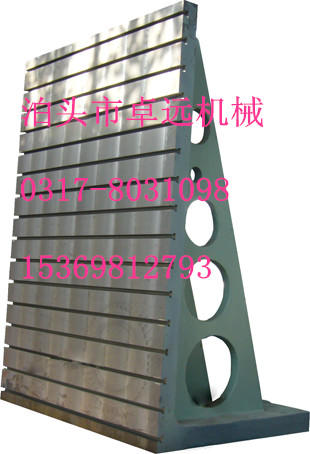

T型槽彎板適用于機床機械垂直面的檢驗、安裝、檢查，并能在平板上檢查工件的垂直度；還適用于高精度機械和儀器檢驗和機
床之間不垂直度的檢查,T型槽彎板維修設備時檢驗零部件相關表面的相互垂直度，還常用于鉗工劃線。
T型槽彎板不要在潮濕、有腐蝕、過高和過低的溫度環境下使用和存放，在確認沒有問題的情況下才能使用。
T型槽彎板精度：可以分為000級、00級、0級、1級、2級、3級。選用精度標準時一般根據使用情況酌情而定。3級精度以上的
彎板用做檢驗、劃線、裝配等使用，4級精度以下的彎板一般用做鉚焊等使用。材質為高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工退火600度-700度和自然時效2-3年，精度更穩定，耐磨性能良。
T型槽彎板規格主要有：200mm×300mm-2000mm×4000mm，我們可以根據客戶不同需求訂做不同規格的彎板。
