鑄鐵平板(鑄鐵平臺)的國家標準
中華人民共和國機械行業標準：鑄鐵平板JB/T7974-1999代替JB/T7974-95。
1.范圍：本標準規定了精度等級為000級、00級、0級、1級、2級、3級鑄鐵平板的形式與尺寸、技術要求、檢驗方法、標志與包裝等。本標準適用于工作面為160mm×100mm~4000mm×2500mm（長度×寬度）的鑄鐵平板（以下簡稱平板）。
2. 引用標準：
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會(huì )被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。 GB/T1184-1996形狀和位置公差未注公差的規定。
3.定義：本標準采用下列定義。
3.1平板：用于工件檢測或劃線的平面基準器具，又稱為平臺。
3.2主支點： 平板在加工、檢定和使用中，與安裝基面或專用支架接觸時，用作主要支撐的部分。此時的支撐力系靜定狀態。
3.3輔助支點
平板在使用時，為了防止因負載中心的偏移而發生傾覆或因負載過大而產生有害的變形所增設的支點。輔助支點上的支反力應曉羽主支點上的支反力。
4.型式與尺寸
4.1平板的型式見圖1所示。圖示僅作圖解說明，不表示詳細解構。
圖片暫時無法給您提供,如有需要請與在線客服聯系.
4.2筋板式平板的主支點分布型式見圖2所示。途中所示的輔助支點是為了防止使用中的平板因重心偏移而發生傾覆所設置的，對因負載過大而產生有害變形的輔助支點由設計者自行設計，但數量應控制在最少限度。輔助支承面與主支承面不應在同一平面上，以便于調整輔助支點的支反力。

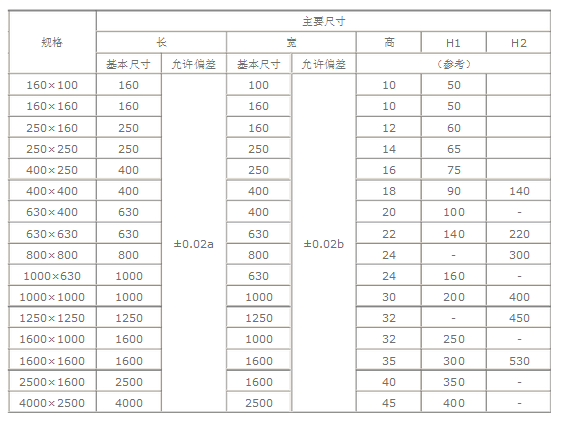

圖片2暫時無法給您提供,如有需要請與在線客服聯系. 4.3平板的基本尺寸見表1的規定
