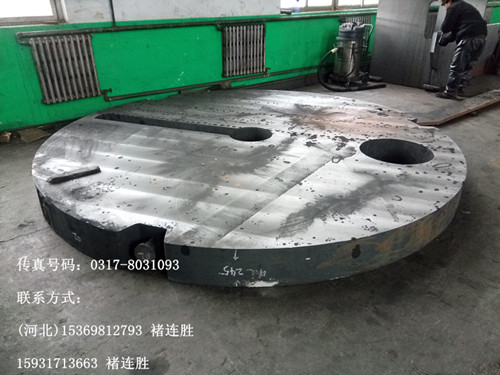

圓形平臺平面度誤差檢驗標準
時間：2015/12/9 15:52:56
瀏覽量：437
平面度誤差是指平板加工后的實際表面和理論上的理想平面之間的差值。平板平面度誤差的檢定，是通過被測實際表面手理想表面相比較來進行的。而理想平面相對于實際表面的位置，將影響平板平面度誤差的檢定結果。為此規定在評定平面度誤差時，理想平面的位置按最小條件來確定。
最小條件是指：在確定理想平面位置時，應使該理想平面與實際表面相接觸，并使兩者之間的最大距離為最小。對于被測實際表面平面度的評定，可做很多個理想平面。比如三個理想平面I-I、I-II、III-III,放在實際表面的不同位置上。每個理想平面到實際表面的最大距離分別為1、2和3，選其距離最小值者，因1小于2小于3，所以位置I-I是符合最小條件的理想平面，獲得的平面 度誤差值是唯一的，即最大距離為最小的只有一個，這樣規定就不會(huì )因評定基準的位置不統一而帶來測量誤差。
按最小條件評定，排除了評定基準帶來的誤差，更如實地反映了被測平板的平面度誤差，所評定的誤差值為最小，有利于最大限度地保證平板平面度的合格性。評定結果的唯一性，避免了發生爭執，所以說小最條件是評定平板平面度誤差的基本原則。
