鑄鐵平臺的精度等級的劃分
時間：2016/2/16 8:07:28
瀏覽量：577

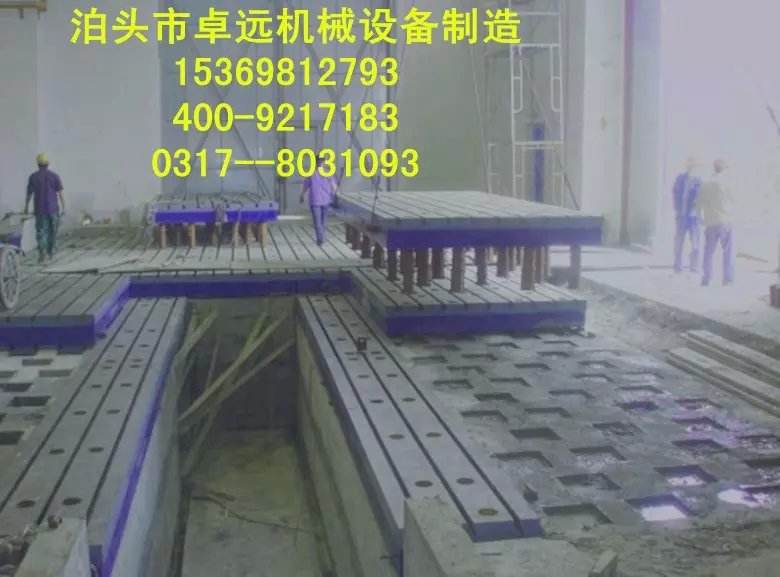

鑄鐵平臺使用HT200材質鑄造，工作面采用人工刮研工藝，工作面上可加工T型、V型、U型槽，也可打圓孔、條形孔。主要用于工件檢測或劃線，是一種平面其準器具。
鑄鐵平板平面度的計算公式依JB7975-1999標準
000級=1*（1+d/1000）um
00級=2*（1+d/1000）um
0級=4*（1+d/1000）um
1級=8*（1+d/1000）um（d為對角線mm）
我國鑄鐵平板標準將鑄鐵平板平度分為6個級別：即000、00、0、1、2、3級，這個精度分別大至對應于GB1184-80規定的平面度公差為5個級別，即00、0、1、2、3級。
因為鑄鐵平板是作為精密測量或劃線用的基準平面，所以鑄鐵平板工作面的平度就代表了鑄鐵平板質量和主要精密指標。
鑄鐵平板工作面的平度是指包容實際表面且距離為最小的兩平行面間的距離。將鑄鐵平板工作面平度公差允許值，按其數值大小分成幾個級別，稱為鑄鐵平板平面準確度。
