超重型機床球墨鑄鐵橫梁件的生產
時間：2015/11/1 9:19:42
瀏覽量：572
概述了重型機床鑄件的發展趨勢及特點。以外型尺寸14900×2110×2145mm、重130t的QT600-3橫梁鑄件為例,分析了其鑄造工藝特點和質量控制難點,詳細介紹了包括冷鐵設計及放置、反變形量確定、澆注系統設計以及球化處理和孕育處理等內容的鑄造工藝方案。檢驗結果表明:鑄件本體球化率80%～90%,石墨大小7級和8級,石墨球數≥130個/mm2;基體組織為片狀珠光體+粗粒狀珠光體+牛眼狀鐵素體;抗拉強度677MPa,平均硬度194HB,硬度差在6HB以?xún)?鑄件變形量為19500mm長度8mm。

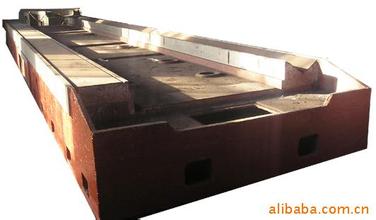

機床橫梁床身鑄件制造合理、結構穩定、精度高、耐磨損、使用壽命長、材料均采用HT200-300高排號鑄鐵平臺(板)硬度為HB170-210。 機床橫梁鑄件采用國際先進的樹脂砂鑄造生產線，橫梁機床鑄件采用消失模鑄造工藝。機床橫梁鑄件產品外部表現光潔、輪廓清晰，橫梁鑄件整體感官工整、漂亮，尺寸精度高，加工余量小，機床鑄件鑄造缺陷少，廢品率低，節省了產品鑄造成本。樹脂砂的回收再利用，降低了機床橫梁鑄件產品成本，減少了鑄造垃圾的產生，減輕了噪音及矽塵對環境的污染，保護了環境，實現了鑄造產業的綠色無害生產。
橫梁機床鑄件采用消失模鑄造工藝，消失模鑄造能夠鑄造各種傳統鑄造方式難以完成的幾何結構復雜的大型鑄件、箱體鑄件及殼體鑄件(公司鑄造的大型機床工作臺鑄件，單件最高達到80T由于消失模模型制作時間短，相應的機床橫梁鑄件產品鑄造周期也大幅度縮短，滿足了客戶對產品工期的需求。
