鐵地板板的實用案例
時間：2015/10/8 12:49:25
瀏覽量：1194

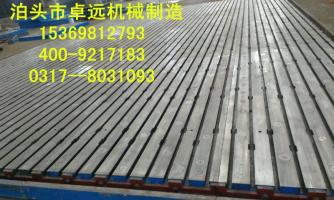

鐵地板主要用于發動機實驗室，為發動機、測功機等提供基礎實驗平臺適用于各種檢測,試驗工作，精密測量用的基準平面；用于機械檢驗測量基準；檢查零件的尺寸精度或形位偏差，并作緊密劃線，鑄鐵地板可做成振動試驗臺,在機械制造中也是不可缺少的基本工具。通常做成箱體式，正方形，圓形，長方形等形狀組成：鑄鐵平臺由鑄鐵地板本體、導油槽、護套及蓋板等組成。
實驗室房間鑄鐵地板布局：根據各實驗室面積不同，鑄鐵地板有五種布局形式。
（1）熱模擬實驗室鑄鐵地板
（2）單缸機實驗臺鑄鐵地板
（3）多缸機實驗臺鑄鐵地板
（4）一體化實驗臺鑄鐵地板
（5）大功率發動機實驗臺鑄鐵地板
實驗室房間鑄鐵平臺具體組成：
（1）鑄鐵地板本體，可根據實際情況由多個獨立單元塊拼接而成。
（2）鑄鐵平臺導油槽。 （3）鑄鐵平臺護套（圈梁）。
（4）鑄鐵平臺固定螺栓及螺栓孔蓋板。 （5）鑄鐵平臺調平裝置。
（6）鑄鐵平臺邊溝蓋板。
鑄鐵地板技術參數：
工作面硬度：HB170-240。 工作面平面度：GB3級。
鑄鐵地板精度：按國家標準計量檢定規程執行，分別為0，1，2，3級四個級別。 鑄鐵地板材質：高強度鑄鐵HT200-300。
鐵地板表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少于25點，2級不少于20點，3級不少于12點。
