您的位置:卓遠機械 >> 產品展示 >>鑄鐵平板平臺系列

【】 鑄鐵T型槽平臺

時間:2020/5/22 14:49:26 作者:網站管理員 點擊:2727 次

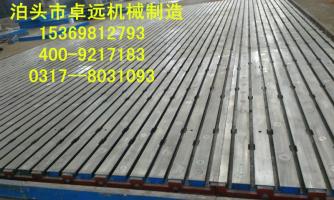

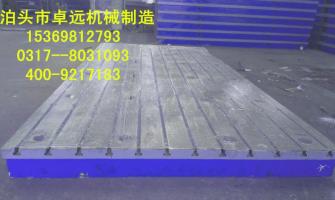

鑄鐵T型槽平臺

相關參數: 1000×1000×170、1000×1200×190、1000×1500×200、1000×2000×200、 1500×2000×230、1500×3000×260、2000×3000×260、2000×4000×280、 2000×5000×300、2500×5000×300、2500×6000×300、3000×6000×350、 3000×7000×400、3000×8000×400。

鑄鐵T型槽平臺應用于動力機械設備的裝配、調試、焊接、鉚焊用的基準。表面帶有T形槽,可以固定機械設備。

鑄鐵T型槽平板制成筋板式和箱體式,工作面有長方形、正方形或圓形。工作面采用刮削工藝,工作面上可加工V形、T形、U形槽和圓孔、長孔等。

表面處理:工作面采用刮研工藝,用涂色法進行檢驗,保證了平面精度。工作面一般開有T型槽,也可根據要求加工長孔或圓孔等。

組合平臺材質為高強度(HT200300)。工作面硬度HB170240,經過兩次時效處理(人工時效及自然時效2~3),使該產品的精度穩定而抗磨性好。

精度:按國家標準計量檢定規程JJG117-91執行,分別為1、2、3級及精刨。平臺 (GB4986-85制造)劃線、檢驗、測量、鉚焊、裝配、焊接用工作平臺,工作面精度一般為一級。

規格:100×100—3000×6000(mm),特殊規格可根據用戶需求制造。
技術要求
1、不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
2、平板的鑄造表面應清除型砂且平整,涂漆牢固。
3、精度登記為0級-3級的平板工作面上,直徑小于15mm的砂孔允許用相同材料堵塞,其硬度應小于周?chē)牧系挠捕?。工作面堵塞的砂孔應不多?個,且砂孔之間的間距應不小于80mm。
4、平板應采用優質細密的灰口鑄鐵或合金等材料制造,其工作面硬度應為170-220HB。
5、通常應采用刮削工藝。對采用刮削加工的3級平板工作面,其表面粗糙度Ra的最大允許值為5um。
6、平板工作面的平面度公差見表2的規定。
7、采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定:或者按25mm×25mm正方形面積的接觸點數見表3的規定,且任意25mm×25mm中的接觸點數之間應不大于5點。
使用說明
1、使用前用無腐蝕性汽油,將工作面的防銹油洗凈,并用脫脂棉紗擦拭干凈,方可使用。
2、溫度變化會(huì )使測量產生誤差,應在20±5℃范圍內使用。
3、使用時用水平儀調整到水平,使支點均勻分布各支點上。
4、用時小心、嚴防碰撞。
5、用完后擦凈,涂無水酸性的防銹油,覆蓋防潮紙,置于清潔干燥處存放。
6、周檢期:最長周檢期一年。
