【】 鑄鐵平尺
時間:2020/5/22 14:32:41 作者:網站管理員 點擊:2607 次

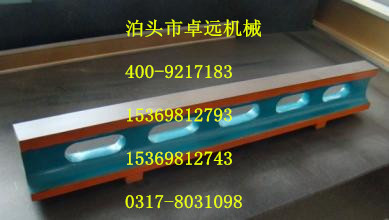

產品名稱:平行平尺,又名工字平行平尺,鑄鐵工字平行平尺
工字平行平尺按JB/T7977-99標準制造,材料為HT250,工作表面采用刮研或精密磨削工藝,用于機床檢驗中檢驗不平度和不直度兩個工作面是配合塊規,千分尺,水平儀等儀器檢驗,不同高度,兩導軌的平行和不連接導軌的水平,并可以配合直角尺,檢驗只用直角尺無法檢驗的兩機件的垂直度的量具,還適用于設備安裝和檢查,使用溫度(20±5)℃。
工字平行平尺的規格有很多種,最常見的有:(mm)
500×35 750×40 1000×50 1200×50 1500×70 2000×80 2500×80 3000×100 3500×100 4000×100
規格 |
工作面直線度或平面度 |
工作面間平行度 |
側面對工作面垂直度 |
||||||
0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
精度等級 |
精度等級 |
精度等級 |
|||||||
500×35 |
3 | 6 | 12 | 4.5 | 9 | 18 | 15 | 30 | 60 |
750×40 |
4 | 8 | 15 | 6 | 12 | 25 | 20 | 40 | 80 |
1000×50 |
5 | 10 | 20 | 7.5 | 15 | 30 | 25 | 50 | 100 |
1500×70 |
7.4 | 15 | 30 | 10 | 20 | 40 | 37 | 75 | 150 |
2000×90 |
9 | 18 | 36 | 13.5 | 27 | 54 | 45 | 90 | 180 |
2500×90 |
11 | 22 | 44 | 16 | 32 | 65 | 55 | 110 | 220 |
3000×100 |
13 | 26 | 52 | 19.5 | 39 | 78 | 65 | 130 | 260 |
3500×100 |
15 | 30 | 60 | 22 | 45 | 90 | 75 | 150 | 300 |
4000×100 |
17 | 34 | 68 | 25 | 50 | 100 | 85 | 170 | 340 |
5000×110 |
21 | 42 | 84 | 30 | 60 | 120 | 105 | 210 | 420 |
