您的位置:卓遠機械 >> 產品展示 >>鑄鐵平板平臺系列

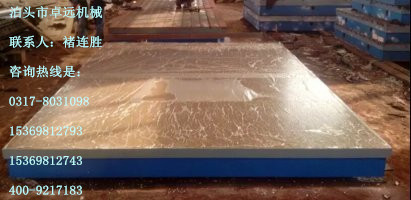

【】 精密劃線平臺
時間:2020/5/22 14:21:07 作者:網站管理員 點擊:3337 次
劃線平臺規格:200×200-2000×4000
劃線平臺規格
(長×寬 mm)
鑄鐵平板精度等級
劃線平臺規格
鑄鐵平板精度等級
平面度公差
(長×寬 mm)
平面度公差
(特殊規格根據需方圖紙制作或雙方商定生產加工)
劃線平臺用途: 適用于各種檢驗工作,精度測量用的基準平面。劃線平臺用于機床機械檢驗測量基準。劃線平臺檢查零件的尺寸精度或行為偏差,并作精密劃線。劃線平臺在機械制造中也是不可缺少的基本工具。
1級
2級
3級
1級
2級
3級
200×200
10
20
50
300×200
12
24
60
300×300
12
24
60
300×400
12
24
60
400×400
12
24
60
400×600
14
28
70
500×500
14
28
70
500×600
14
28
70
500×800
16
32
80
600×800
16
32
80
600×900
16
32
80
1000×750
18
36
90
1000×1000
20
39
96
1000×1200
20
40
100
1000×1500
24
48
120
1000×2000
26
52
130
1500×2000
28
56
140
1500×2500
32
64
152
1500×3000
70
174
2000×3000
74
184
2000×4000
88
219
劃線平臺材質:高強度鑄鐵HT200-300工作面硬度為HB170-240,經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使用該產品的精度穩定,耐磨性能好。
劃線平臺規格:100*100—3000*6000,(劃線平臺特殊規格根據需方圖紙制作)
劃線平臺精度:按國家標準計量檢定規程執行,分別為0、1、2、3四個等級。
